產品參數
| 測量范圍： | 水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制 |
| 量程比： | 標準型10：1 特殊型20：1 |
| 精度： | 標準型1．5級 特殊型1．0級 |
| 壓力等級： | 標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa 特殊型： DN15－DN50 25MPa DN80-DN200 16MPa 夾套的壓力等級為1．6MPa |
| 壓力損失： | 7kPa-70kPa |
| 介質溫度： | 標準型：－80℃-＋200℃：PTFE：0℃－85℃ 高溫型：最高可達400℃ |
| 介質粘度： | DN15: ＜5mPa.s(F15.1-F15.3) ＜30mPa.s(F15.4-F15.8) DN25: ＜250mPFa.s DN50-DN150: ＜300mPa.s |
| 環境溫度： | 液晶型－30℃－+85℃ 指針型－40℃－+120℃ |
| 連接形式： | 標準型：DIN2501標準法蘭 特殊型：由用戶指定的任意標準法蘭或螺紋 |
| 電纜接口： | M20＊1．5 |
| 供電電源： | 標準型24VDC二線制4－20mA（10．8VDC－36VDC ） |
| 交流型： | 85－265VAC 50HZ |
| 電池型： | 3．6V@4AH鎳氫電池 |
| 報警輸出： | 上限或下限瞬時流量報警 標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐） 特殊型：繼電器輸出（觸點容量最大5A@250VAC） |
| 脈沖輸出： | 累積脈沖輸出，最小間隔50毫秒 |
| 液晶顯示： | 瞬時流量顯示數值范圍：0－50000 累計流量顯示數值范圍：0－99999999 |
| 防護等級： | IP65 |
描述:

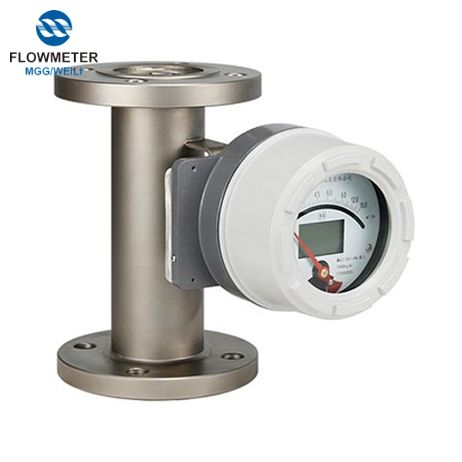

·金屬浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。
·金屬浮子流量計可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。
工作原理:
·被測介質自下而上流經測量管轉子上下端產生差壓形成上升力，當轉子所受上升力大于浸在流體中轉子重量，
·轉子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，轉子上下端差壓降低，作用于浮子的上升力與浸在流體
·中轉子重量平衡時，轉子便穩定在某一位置，轉子位置的高低即對應著被測介質流體的大小。轉子內置磁鋼，在轉子
·隨介質上下移動時，磁場隨轉子的移動而變化。
·A對于就地型金屬浮子流量計，由就地指示器中的隨動磁鋼與轉子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻盤指示出此時流量大小。
·B對于智能型金屬浮子流量計，由智能型指示器中的隨動磁鋼與轉子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，
·通過磁傳感器將磁場變化轉化成電信號，經A/D變換、數字濾波、溫度補償、微處理器處理、D/A輸出、LCD液晶顯示，
·來顯示出瞬時流量及累積流量大小。
