產品參數
| 測量介質： | a、液體：冷水、熱水、各種油品、液化石油氣、各種化工液體油類 b、氣體：壓縮空氣、氧氣、天然氣、石油氣以及各種化工氣體 c、飽和蒸汽和溫度低于350℃的過熱蒸汽 |
| 測量可能范圍： | 雷諾數為5000 ～ 7000000 |
| 正常工作范圍： | 雷諾數為20000 ～ 7000000 |
| 精度： | 液體±1％；氣體、蒸汽±1.5％ |
| 電源電壓： | 24VDC（本安型流量計須由安全柵供電） |
| 輸出信號： | a、三線制電壓脈沖信號 低電平：≤1V；高電平：≥5V；占空比：約50％ b、二線制4 ～ 20mA電流信號（24V時回路負載≤500Ω） |
| 工作壓力： | 1.6MPa、2.5MPa、4.0MPa、6.3MPa |
| 壓力損失： | △P=1.079×10-6×ρ×V2 式中△P：壓力損失MPa ；V：流速m/s ；ρ:流體密度Kg/m3 |
| 傳感器材質： | 不銹鋼（304） |
| 規格： | DN15、DN20、DN25、DN40、DN50、DN65、DN80、DN100、DN150、DN200、DN250、DN300 |
| 環境溫度： | -40℃ ～ +60℃（普通型） |
| 相對濕度： | 5％ ～ 90％ |
| 防護等級： | IP65 |
描述:

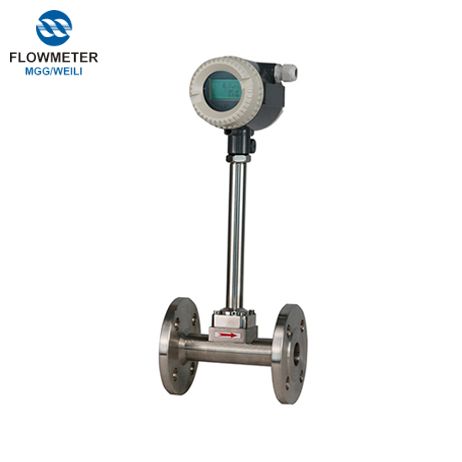

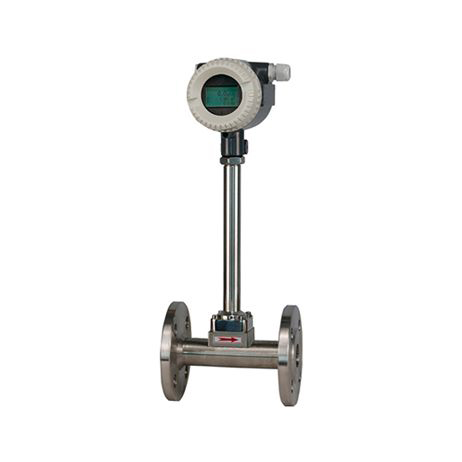

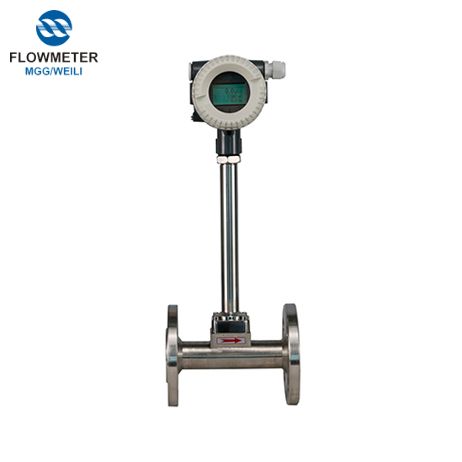

·LUGB型渦街流量計是基于卡門渦街原理而研制的一種自然震蕩型流量計。
·其原理是將一個非流線型流量元件垂直插入管道流體中，當流速足夠大時，在流量元件的下游會產生漩渦，且生產漩渦的頻率與介質流速在很寬的范圍內成線性關系。
·渦街流量計內部沒有可動的機械零件，壽命長，維護量小，儀表系數穩定，容易在各種工作環境中保證精度。
·具有從低溫-40℃到高溫350℃寬廣的工作溫度范圍。它與流量計算儀配套使用，可以測量蒸汽、空氣、一般氣體及液體等多種介質的體積流量和質量流量，是目前一種較好的流量測量?jī)x表。
特點:
·渦街流量計構造簡單牢固，沒有可動部件，可靠性高，長期運行十分穩定
·渦街流量計零點無漂移，精準度高
·渦街流量計壓力損失小，運行費用低
·渦街流量計安裝簡單、維護方便
·渦街流量計測量范圍廣，量程比可達1:15
·渦街流量計應用范圍廣，氣體、液體、蒸汽的流量均可測量
·渦街流量計工作溫度范圍寬：-40℃到高溫350℃
·渦街流量計輸出脈沖信號或電流信號，便于同計算機等數字配套使用
